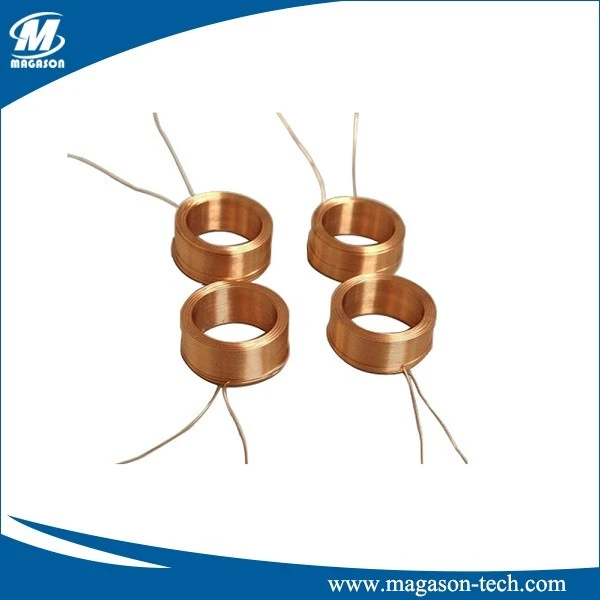

En luftviklet induktor består av en spole viklet rundt en ikke-magnetisk kjerne - vanligvis luft, men kan også være plast, keramikk eller et annet ikke-ledende materiale. Induktansen til en luftviklet induktor er avhengig av antall omdreininger i spolen, ledningens diameter og spolens fysiske dimensjoner. Spolene er vanligvis produsert med kobbermaterialisolert ledning med strippet og ikke-stripet ender og fortinnet eller bare ender. Spolebenorienteringen inkluderer radielle, motsatte, aksiale og andre spesielle orienteringer.
Når strøm flyter gjennom spolen, genereres et magnetisk felt rundt den, noe som resulterer i selvinduktans. I motsetning til induktive komponenter med ferromagnetiske kjerner, opplever ikke luftviklede induktorer magnetisk metning, noe som gjør dem egnet for applikasjoner som involverer høyfrekvente signaler eller hvor lave tap er avgjørende.
Fordeler
1. Metningsfri.
Strømmen gjennom en luftviklet induktor har ingen innvirkning på spolens induktans. Derimot har induktansen til spoler med ferromagnetiske kjerner en tendens til å toppe seg ved moderate feltstyrker før den avtar til null når metningen kommer nærmere.
2. Ingen jerntap.
Luftviklet induktor er fri for "jerntapene" som påvirker ferromagnetiske kjerner. Når frekvensen økes, tilbyr luftkjernene en høyere kvalitetsfaktor (eller Q), større effektivitet, større krafthåndtering og mindre forvrengning.
3.Høyfrekvent drift.
Luftviklet induktor kan utformes for å fungere ved frekvenser så høye som 1 Ghz.
L – induktans i mikrohenry
r – radius i tommer (målt fra midten av ledningen til midten av spolen)
l – lengden på spolen i tommer
N – antall omdreininger
Disse luftviklede induktorene fungerer på grunnlag av at luft har en ganske minimal elektrisk ledningsevne. Så luftkjerneinduktansen er også lav, og produserer et svakt magnetfelt. På grunn av den lille magnetiske feltgenereringen av luftkjerner, oppnår den en raskere strømøkning samtidig som signaltap unngås. Dette tapet skjer hovedsakelig når en induktor genererer høye magnetiske feltstyrker i en elektrisk krets.
Søknad:
- De luftviklede induktorene brukes hovedsakelig til å designe RF-avstemningsspoler.
- Det er nødvendig for forskjellige applikasjoner som datamaskinenheter, elektroniske enheter, TV-er, kommunikasjonsenheter, mobilladere og DVD-er.
- De luftviklede induktorene brukes også i snubberkretser, filterkretser og høyfrekvensbaserte applikasjoner som TV- og radiomottakere.
- Den luftviklede induktoren spiller en nøkkelrolle i utformingen av RF- og IF-avstemmingsspoler.
- Den brukes for å sikre en lavere toppinduktans, men reduserer også energitapene forbundet med ferrittinduktorer.
- De luftviklede induktorene brukes i radiosendere for å redusere de harmoniske vibrasjonene når elektromagnetiske signaler beveger seg over dem.
- Den brukes i Hi-fi stereohøyttalere for å sikre minimal lydforvrengning.
